主要设备配置
设备参数

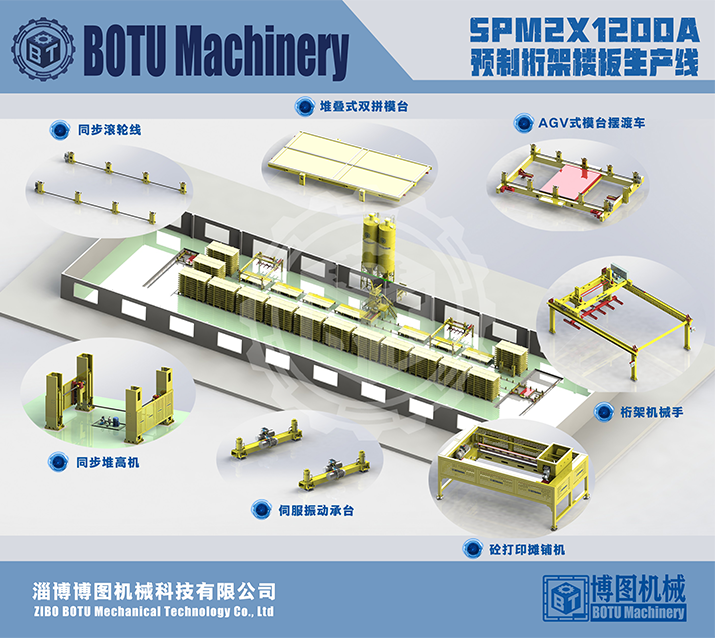

| 设备名称： | 预制桁架楼板生产线 |
| 设备型号： | SPM2X1200A |
| 设备用途： | 预制钢筋桁架楼板、预制叠合楼板、预制PC小型构件等系列装配式预制构件的生产环节。 |
| 设备性能： | 年产10~30万立方米。 |
| 设备占地： | 长x宽x高=60x18x9米。 |
| 设备优势： | 专属化配套设计，模台运行平稳有序，且与摊铺布料机有效协作，批量及零担配件生产顺畅。模台养护堆叠，浓缩生产所需养护空间，更加节约场地占用。专属配套磁座模条，拼搭模型更加便捷，配套桁架机械手协作生产，最大限度减少体力劳动的支配。 |
技术咨询 快速询价
18615136808

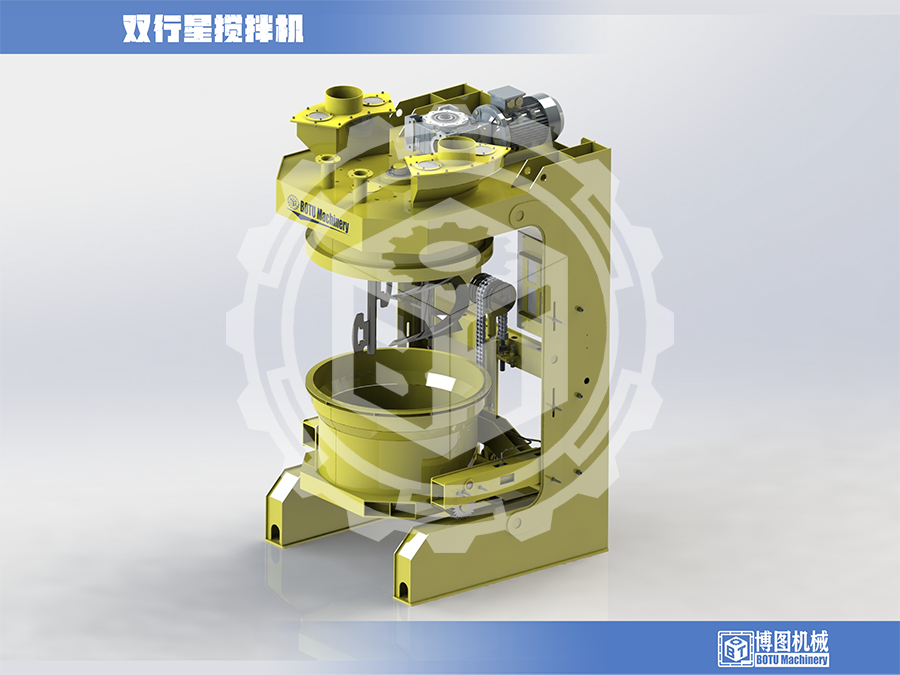

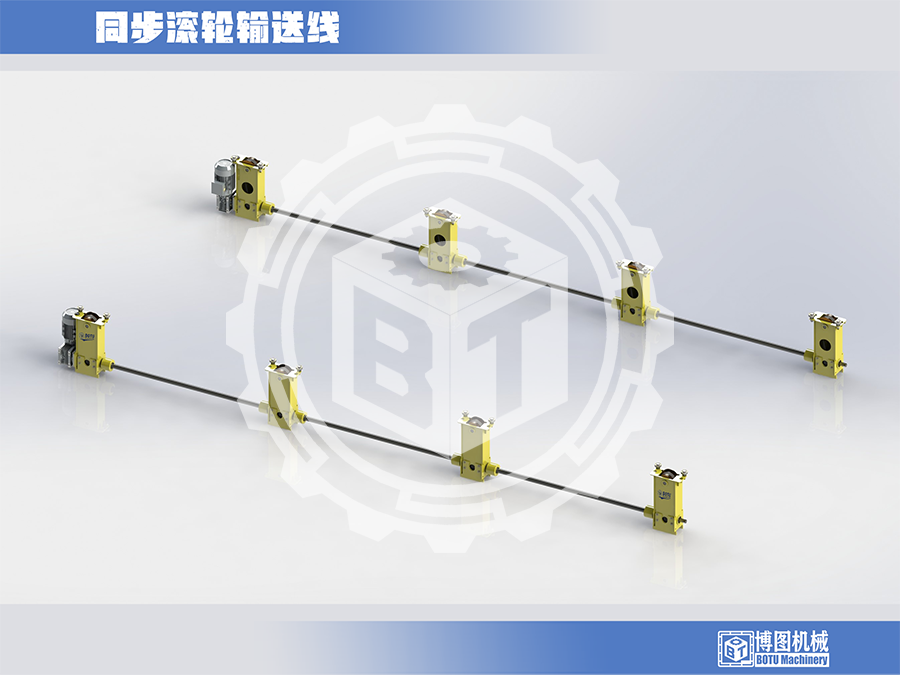

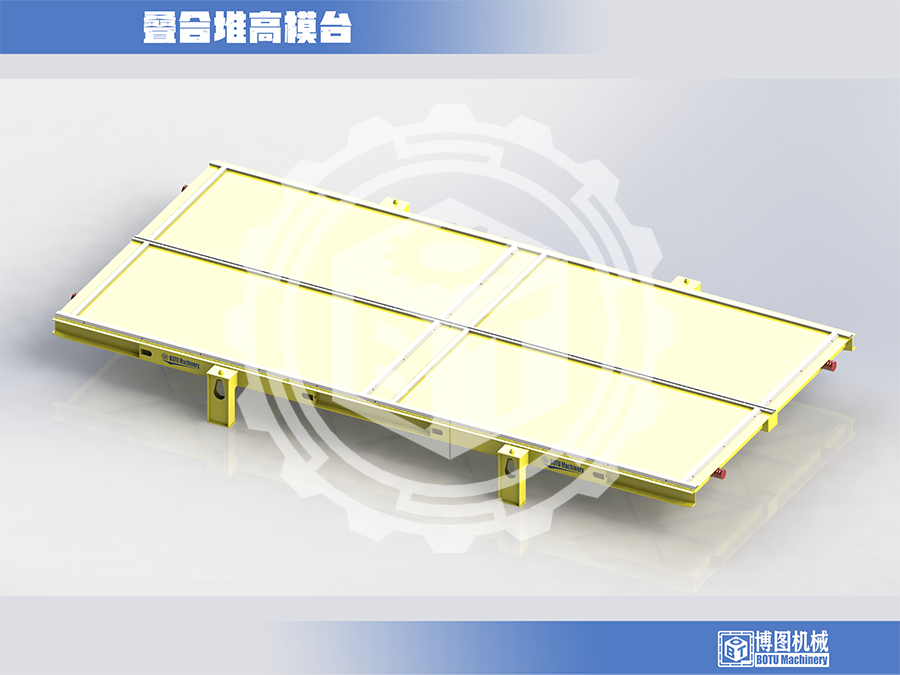

【1】叠合堆高模台 | 【2】同步滚轮输送线 | 【3】双行星搅拌机 | 【4】打印摊铺机 |
 |  |  |  |
1、配置四脚堆叠功能，堆叠范围2~15层。 2、分为单模板和两列双置模板，适合不同产能生产线的配置需求。 3、工作板面经高温浸油处理，提高接触面防腐性能。 | 1、采用滚轮同步技术，更加适配自动摊铺类型的砼布料机，提高施工效率以及合格率。 2、滚轮防滑处理，提高摩擦系数，进而提升砼布料精度以及模台运行的定位精度。 | 1、配置自动供料接口，衔接供料自动化系统。 2、搅拌效果_短_频_快，更适合小批次，高频率的工作形式。 3、适合宽泛的水灰比范围，干湿混合搅拌砂浆均适用。 4、配置搅拌工序自动控制系统，全流程工作自动循环执行。 | 1、Z型摊铺路型，覆盖率高，摊铺均匀。 2、液控砼打印咀，执行快速，故障率低。 3、单模模台和双列模台均可使用。 4、储料斗配置翻料机，快速填料，防止砂浆离析。 |

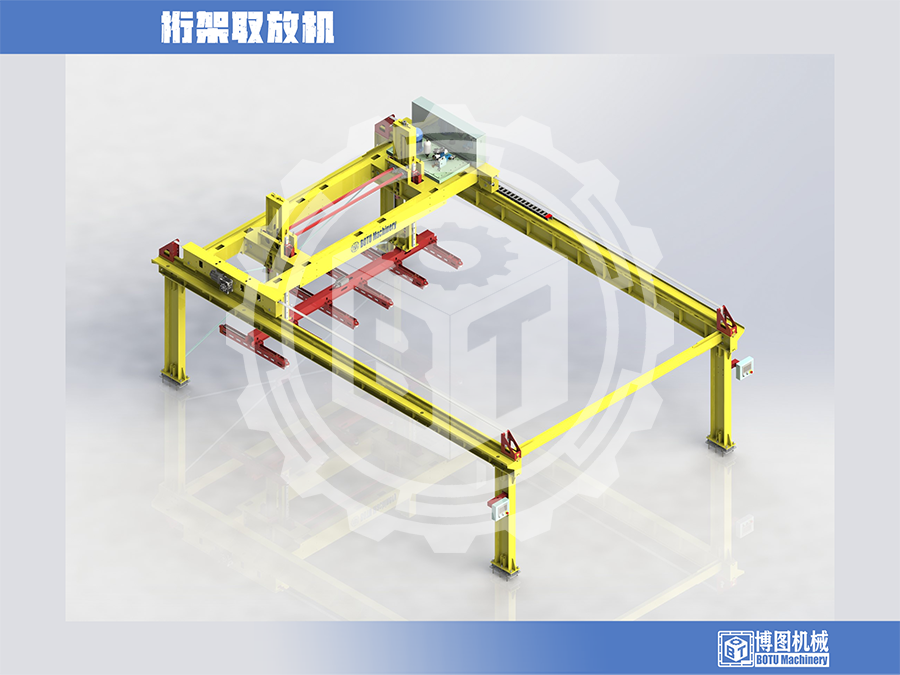

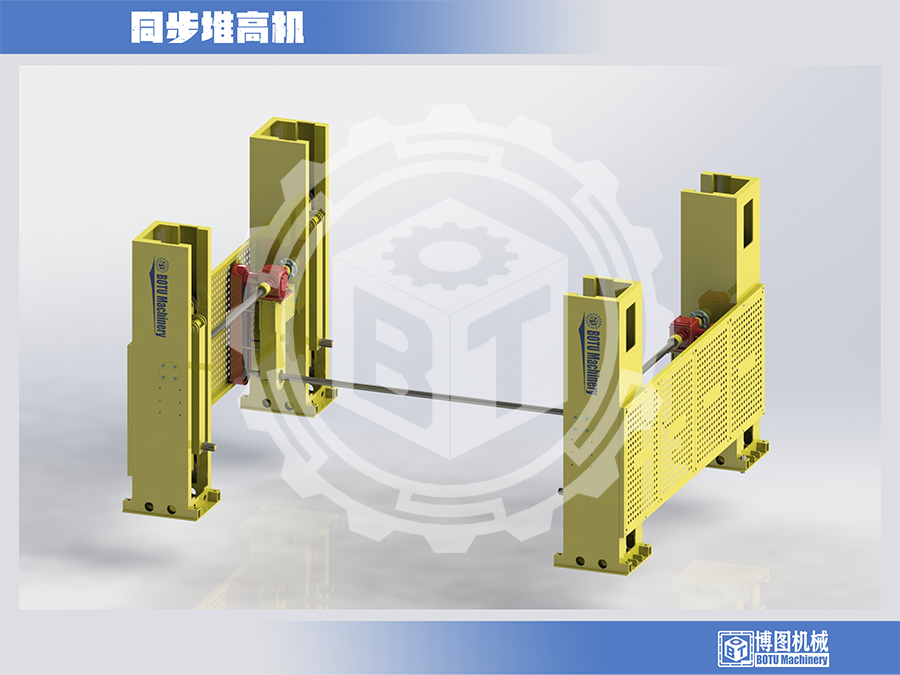

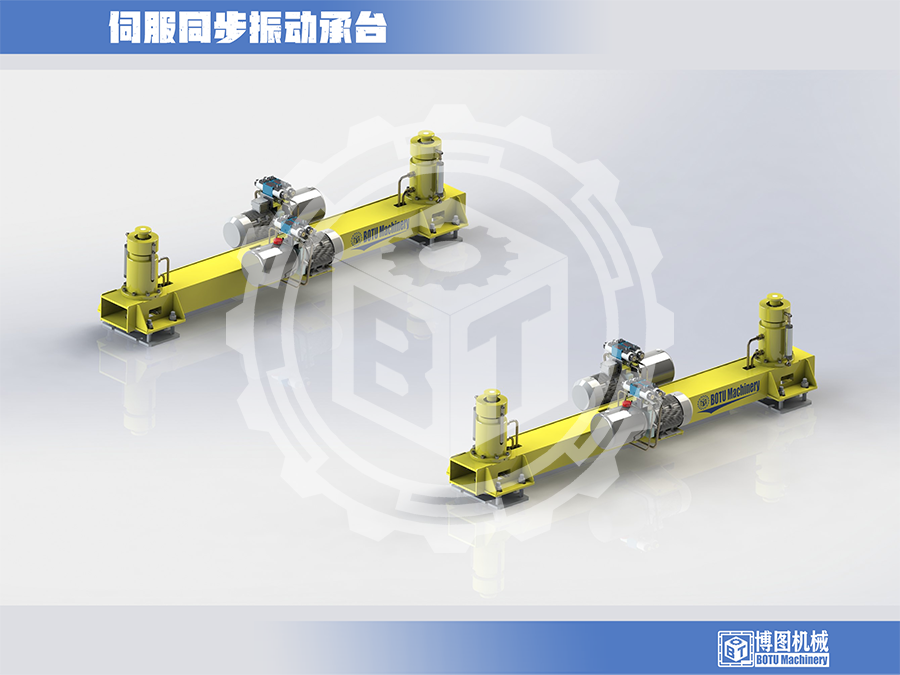

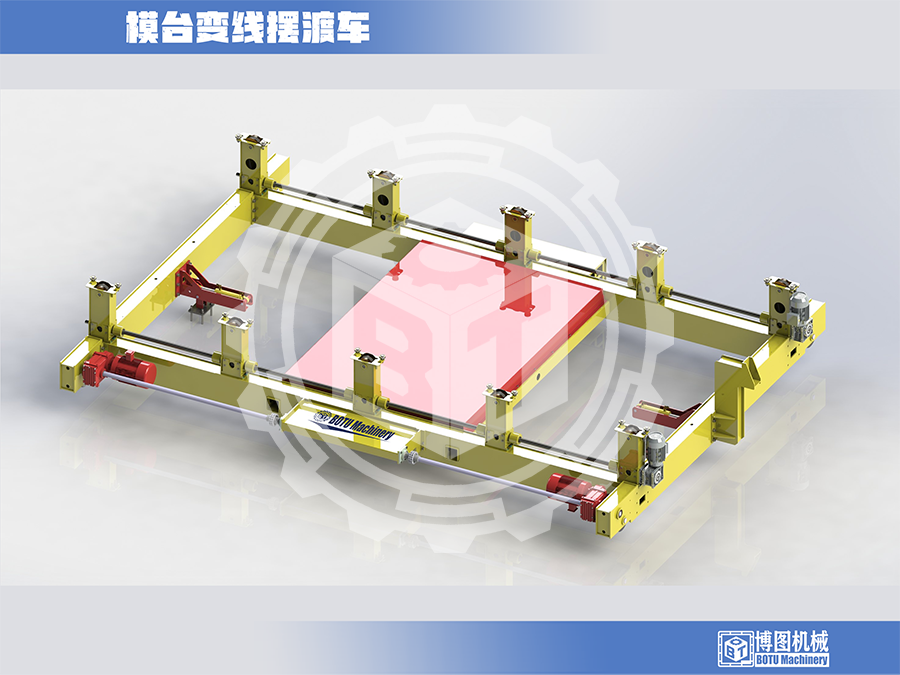

【5】伺服同步振动承台 | 【6】桁架取放机 | 【7】同步堆高机 | 【8】模台变线摆渡车 |
 |  |  |  |
1、采用液压伺服控制设计，有效且精准控制振频和振幅。 2、液控激振力恒定，不受模台的负载改变而变化。 3、模具与振台采用液压闭锁，连接无间隙，激振能量转递损失小。 | 1、提升机构采用三角悬架设计，兼顾整体刚性及重心柔韧性。 2、起重提升能力1~3T，平稳运行无卡顿。 3、下行无能量消耗，自重匀速靠近产品，自适应产品高度对设备的影响。 4、平移驱动由伺服自动系统控制，运行速度快，加减速平稳，定位精确可靠。 5、可集成物联系统，搭建生产线全网组态监控和自动化办公系统。 | 1、强制式四点液压同步提升，举升力可达20吨。 2、下行无能量消耗，自重匀速靠近产品，自适应产品高度对设备的影响。 3、模台堆叠数量可达15层，允许模台额定载荷偏置最大60%。 4、自动接驳模台偏置调整，堆叠接洽位置准确、垂直、整齐入位。 | 1、支持AGV定位模式，可支持16个独立对接或定位衔接工作位置。 2、运载能力大，运行平稳，支持惯性缓冲启停模式。 3、支持轨道无缝对接模式，支持全负载平稳运行。 |
